Winkelplanetengetriebe GBR090-10-P2

Produktbeschreibung

GBR090 rechtwinkeliger Planetary Getriebe

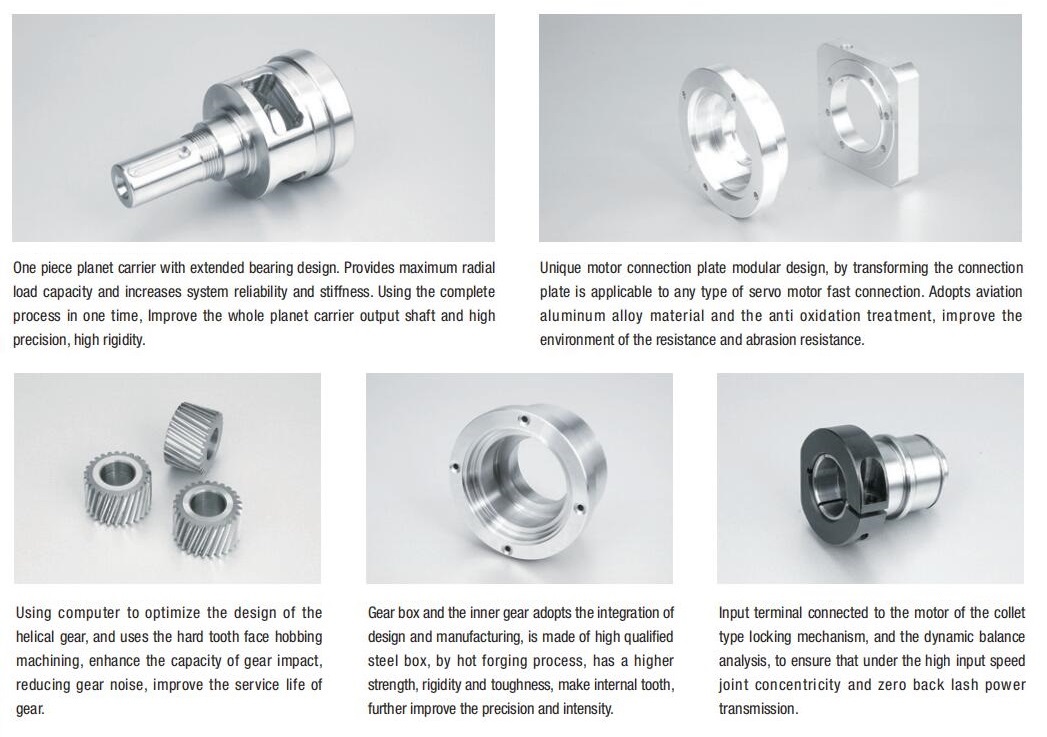

Dieses planetarische Getriebe des rechten Winkels ist durch die Tatsache gekennzeichnet, dass die Antriebswelle und die Ausgangswelle in einem Winkel von 90 Grad sind.

In Bezug auf die Zahnrad -Zahndesign bietet die GB -Serie von Planetengetränften eine extrem hohe Zahnzahngenauigkeit und minimiert den Zahnverschleiß.

Für diese Art von Bevel -Getriebe stehen verschiedene Größen zur Verfügung.

60 -mm -Planetengetriebe, 90 -mm -Planetary -Getriebe, 115 -mm -Planetary -Getriebe, 142 -mm -Planetary -Getriebe und 180 -mm -Planetary -Getriebe

Niedrige Gegenreaktion

Hoch -Ausgangs -Drehmoment

Hohe Effizienz (97%)

Wenig Lärm

Lebensdauerschmierung

Modellanweisung

Gb	090	10	P2
Reduzierer -Seriencode	Außendurchmesser	Reduktionsverhältnis	Reduzier -Gegenreaktion
GB: Hochgenauigkeitsquadratischer Flanschausgang GBR: hoher Präzision rechtwinkeliger Quadratflanschausgang GE: Hochgenauige runde Flanschausgang GER: hohe Präzision, Runde Flanschausgang	050: Ø50mm 070: Ø70mm 090: Ø90mm 120: Ø120mm 155: Ø155 mm 205: Ø205mm 235: Ø235 mm 042: 42x42mm 060: 60x60mm 090: 90x90mm 115: 115x115mm 142: 142x142mm 180: 180x180mm 220: 220x220 mm	10 bedeutet 1:10	P0: hohe Präzisionsspiel P1: Präzisions -Gegenreaktion P2: Standard -Rückschlag

Haupttechnungsleistung

Artikel	Anzahl der Bühne	Reduktionsverhältnis	GB042	GB060	GB060A	GB090	GB090A	GB115	GB142	GB180	GB220
Rotary -Trägheit	1	3	0.03	0.16		0.61		3.25	9.21	28.98	69.61
		4	0.03	0.14		0.48		2.74	7.54	23.67	54.37
		5	0.03	0.13		0.47		2.71	7.42	23.29	53.27
		6	0.03	0.13		0.45		2.65	7.25	22.75	51.72
		7	0.03	0.13		0.45		2.62	7.14	22.48	50.97
		8	0.03	0.13		0.44		2.58	7.07	22.59	50.84
		9	0.03	0.13		0.44		2.57	7.04	22.53	50.63
		10	0.03	0.13		0.44		2.57	7.03	22.51	50.56
	2	15	0.03	0.03	0.13	0.13	0.47	0.47	2.71	7.42	23.29
		20	0.03	0.03	0.13	0.13	0.47	0.47	2.71	7.42	23.29
		25	0.03	0.03	0.13	0.13	0.47	0.47	2.71	7.42	23.29
		30	0.03	0.03	0.13	0.13	0.47	0.47	2.71	7.42	23.29
		35	0.03	0.03	0.13	0.13	0.47	0.47	2.71	7.42	23.29
		40	0.03	0.03	0.13	0.13	0.47	0.47	2.71	7.42	23.29
		45	0.03	0.03	0.13	0.13	0.47	0.47	2.71	7.42	23.29
		50	0.03	0.03	0.13	0.13	0.44	0.44	2.57	7.03	22.51
		60	0.03	0.03	0.13	0.13	0.44	0.44	2.57	7.03	22.51
		70	0.03	0.03	0.13	0.13	0.44	0.44	2.57	7.03	22.51
		80	0.03	0.03	0.13	0.13	0.44	0.44	2.57	7.03	22.51
		90	0.03	0.03	0.13	0.13	0.44	0.44	2.57	7.03	22.51
		100	0.03	0.03	0.13	0.13	0.44	0.44	2.57	7.03	22.51

Artikel		Anzahl der Bühne	GB042	GB060	GB060A	GB90	GB090A	GB115	GB142	GB180	GB220
Rückschlag (Arcmin)	Hohe Präzision P0	1				≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
	Hohe Präzision P0	2						≤3	≤3	≤3	≤3
	Präzision P1	1	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
	Präzision P1	2	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
	Standard P2	1	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
	Standard P2	2	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Torsionssteifigkeit (N.M/Arcmin)		1	3	7	7	14	14	25	50	145	225
Torsionssteifigkeit (N.M/Arcmin)		2	3	7	7	14	14	25	50	145	225
Rauschen (DB)		1,2	≤ 56	≤ 58	≤ 58	≤ 60	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Eingangsgeschwindigkeit (U / min)		1,2	5000	5000	5000	4000	4000	4000	3000	3000	2000
Maximale Eingangsgeschwindigkeit (U / min)		1,2	10000	10000	10000	8000	8000	8000	6000	6000	4000
