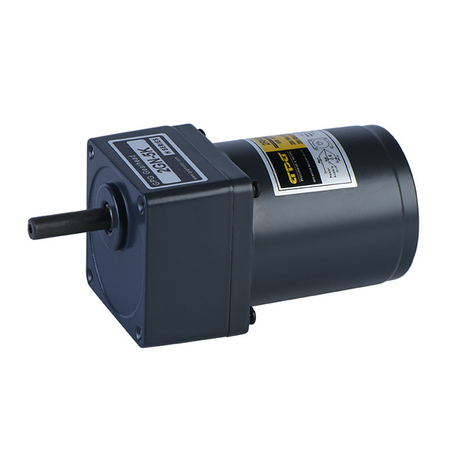

15 -W -Einphase -Motor mit Parallelwellengetriebe
15W AC -Mikromotor in Kombination mit einem Getriebe von 15: 1. Das Standardverhältnis des Getriebes beträgt 3: 1 bis 1800: 1.
Wenn das Getriebeverhältnis Ihre Anforderungen nicht entspricht, können Sie das Getriebe einfach ersetzen.
Es gibt Einphasenmotoren, die mit Kondensatoren ausgestattet sind, und drei Phasen -Wechselstrom -Stromversorgungsmotoren. Die Installation ist einfach und einfach.
Daher ist es größtenteils in Förderband, Lebensmittelmaschinen, Verpackungsmaschinen, Pharmamaschinen, Automatisierungsmaschinen und anderen Ausrüstungen installiert. Beide Induktionsmotoren und reversible Getriebemotoren sind erhältlich.
Unsere GPG Micro Getriebemotoren sind von CE und UL zertifiziert.
Motorspezifikation
| 3 | R | 15 | R | Gn | C | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||
| 1. Rahmengröße | 2.Motortyp | 3.output -Kraft | 4. Geschwindigkeit | 5. Wellenart | 6.Voltage | ||||||||
| 2 | 60 mm | I | Induktion | 4 | 4W | 90 | 90W | R | Unterschiedliche Geschwindigkeit | A | Rundwelle | A | Einphase 110V |
| 3 | 70 mm | R | Reversibel | 6 | 6W | 120 | 120W | Gn | Helical Getriebewelle (4W, 6W, 15W, 25W, 40W) | C | Einphase 220V | ||
| 4 | 80 mm | 15 | 15W | 140 | 140W | Gu | Helical Getriebewelle (60 W, 90W, 120W, 140W, 180W, 200W, 250W) | S | Drei Phase 220V | ||||
| 5 | 90 mm | 25 | 25W | 180 | 180W | S3 | Drei Phase 380V | ||||||
| 6 | 104 mm | 40 | 40W | 200 | 200W | S4 | Drei Phase 440V | ||||||
| 60 | 60W | 250 | 250W | SS3 | 3-Phase 220V/380 V | ||||||||
Getriebespezifikation
| 3 | Gn | 180 | K | ||||
| 1 | 2 | 3 | 4 | ||||
| 1. Rahmengröße | 2. Wellenart | 3. Getriebeverhältnis | 4. GENAUBOBS -Typ | ||||
| 2 | 60 mm | Gn | Helical Getriebewelle (60#, 70#, 80#, 90# Getriebe) | 180 | Reduktionsverhältnis (180: 1) | K | Parallelwelle |
| 3 | 70 mm | Gu | Helical Getriebewelle (100# Getriebe) | Rt | Rechtswelle | ||
| 4 | 80 mm | Gm | Zwischengetriebe | Rc | Rechtsschacht mit rechter Winkel | ||
| 5 | 90 mm | Gs | Ohrmontagegetriebe | ||||
| 6 | 104 mm | ||||||
Getriebedrehmomenttisch (kg.cm)
Ausgangsgeschwindigkeit Drehzahl | 500 | 300 | 200 | 150 | 120 | 100 | 75 | 60 | 50 | 30 | 20 | 15 | 10 | 7.5 | 6 | 5 | 3 | ||
Verhältnis von Zahnradreduzierung | 50 Hz | 3 | 3 | 7.5 | 10 | 12.5 | 15 | 20 | 25 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 500 | |
60 Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | 300 | 360 | 600 | |||||
Erlaubt Drehmoment | 15W | kg.cm | 2.4 | 4 | 6 | 8 | 10 | 12 | 16 | 19 | 23 | 39 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Gesamtabmessungen
3RK15GN-C/3GN3 ~ 20K
3RK15GN-C/3GN25 ~ 180K
