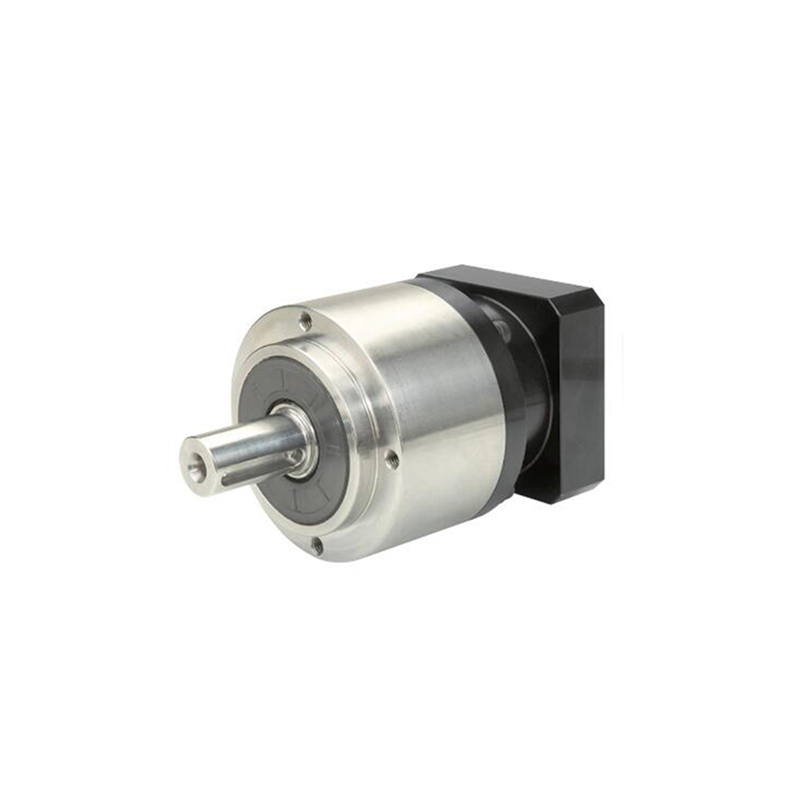

GE090-Serie Rundflansch 90 mm Planetengetriebe für Servomotor

Die GE -Serie Helical Planetary Greetheads mit rundem Flansch verfügt über ein Allhelical Planetary Getriebedesign.
Verfügbarkeitsstatus:
Menge:

Produktbeschreibung

GE090 hohe Präzision und geringe Rückschläge auf Planetengetriebe


Verschiedene Größen sind verfügbar,

50 mm Planetary Getriebe, 70 -mm -Planetary -Getriebe, 90 -mm -Planetary -Getriebe, 120 -mm -Planetary -Getriebe, 155 -mm -Planetary -Getriebe und 205 -mm -Planetengetriebe


Verschiedene Zahnradverhältnisse sind verfügbar,

Single: 3,4,5,6,7,8,9,10

Doppelte: 12,15,16,20,25,28,30,35,40,45,50,60,70,80,90,100


Hochgenauige Planetengetriebe sind so konzipiert, dass sie die Anforderungen des Hochleistungs -Servosystems erfüllen und eine Kombination aus hohem Drehmoment und geringem Rückschlag für Hochgeschwindigkeitspositionen bieten.

Es ist für eine breite Palette von Servomotoren geeignet.


Niedrige Gegenreaktion

Hoch -Ausgangs -Drehmoment

Hohe Effizienz (97%)

Wenig Lärm

Lebensdauerschmierung

Planetengetriebe

Modellanweisung

Ge 090 010 P2
Reduzierer -Seriencode Außendurchmesser Reduktionsverhältnis Reduzier -Gegenreaktion
GB: Hochgenauigkeitsquadratischer Flanschausgang

GBR: hoher Präzision rechtwinkeliger Quadratflanschausgang

GE: Hochgenauige runde Flanschausgang

GER: hohe Präzision, Runde Flanschausgang
050: Ø50mm
070: Ø70mm
090: Ø90mm
120: Ø120mm
155: Ø155 mm
205: Ø205mm
235: Ø235 mm
042: 42x42mm
060: 60x60mm
090: 90x90mm
115: 115x115mm
142: 142x142mm
180: 180x180mm
220: 220x220 mm
010 bedeutet 1:10 P0: hohe Präzisionsspiel

P1: Präzisions -Gegenreaktion

P2: Standard -Rückschlag


Haupttechnungsleistung

Artikel Anzahl der Bühne Reduktionsverhältnis GB042 GB060 GB060A GB090 GB090A GB115 GB142 GB180 GB220
Rotary -Trägheit 1 3 0.03 0.16
0.61
3.25 9.21 28.98 69.61
4 0.03 0.14
0.48
2.74 7.54 23.67 54.37
5 0.03 0.13
0.47
2.71 7.42 23.29 53.27
6 0.03 0.13
0.45
2.65 7.25 22.75 51.72
7 0.03 0.13
0.45
2.62 7.14 22.48 50.97
8 0.03 0.13
0.44
2.58 7.07 22.59 50.84
9 0.03 0.13
0.44
2.57 7.04 22.53 50.63
10 0.03 0.13
0.44
2.57 7.03 22.51 50.56
2 15 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
20 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
25 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
30 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
35 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
40 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
45 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
50 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
60 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
70 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
80 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
90 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
100 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51


Artikel Anzahl der Bühne GB042 GB060 GB060A GB90 GB090A GB115 GB142 GB180 GB220
Gegenreaktion (Arcmin) Hohe Präzision P0 1


≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2




≤3 ≤3 ≤3 ≤3
Präzision P1 1 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Standard P2 1 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7 ≤7
Torsionssteifigkeit (N.M/Arcmin) 1 3 7 7 14 14 25 50 145 225
2 3 7 7 14 14 25 50 145 225
Rauschen (DB) 1,2 ≤ 56 ≤ 58 ≤ 58 ≤ 60 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70
Eingangsgeschwindigkeit (U / min) 1,2 5000 5000 5000 4000 4000 4000 3000 3000 2000
Maximale Eingangsgeschwindigkeit (U / min) 1,2 10000 10000 10000 8000 8000 8000 6000 6000 4000

Rauschteststandard: Abstand 1m, keine Last.
